通過物通博聯工業智能網關實現科強注塑機數據采集上云

時間：2025-06-27 13:57:45

物通博聯注塑機網關是一款針對注塑機實現數據采集的設備，主要用于解決注塑機等傳統生產設備的數據采集、遠程監控和信息化管理問題，網關支持各種注塑機的私有協議和其他工業標準協議（弘訊、科強、KEBA、恩格爾、住友、日精……），可以實現各種注塑機設備聯網、數據采集，實時傳輸注塑機注射壓力、油溫、模具溫度、注射速度等數據到本地服務器、云平臺、MES、ERP等等，為制造業數字化轉型提供了強大支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集科強注塑機數據采集。

操作步驟

網關安裝、配置上網方式

1、網關安裝

2、網絡配置

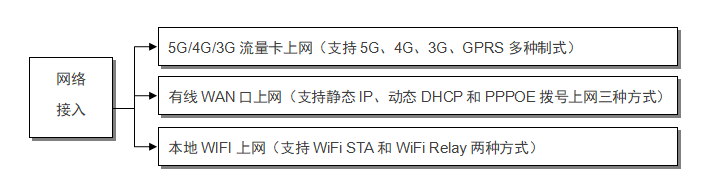

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。

*具體安裝配置過程可以查看網關使用手冊

數采配置

1. 添加設備

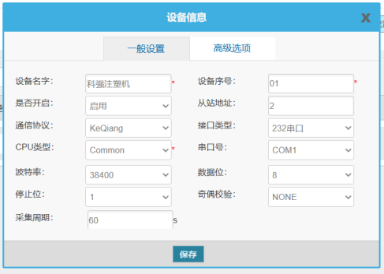

登錄網關管理界面，點擊數采->數采配置->添加設備。

輸入設備名稱（任意），設備序號（任意，注意同一網關下的設備序號不能重復），從站地址（設備站號），通信協議（KeQiang，根據注塑機型號選擇），接口類型（232串口），串口號（連接網關端串口號），以及串口參數（一般注塑機默認波特率是38400，數據位8，無校驗，停止位1），采集周期根據自身需求設置，然后點擊保存。

2. 添加變量

根據注塑機點表，添加需要采集的數據點，可以單個添加，也可以批量導入Excel。

填寫點位相關信息，變量名（任意），變量別名（任意），變量類型（根據點位數據類型選擇，具體可查看網關支持的數據類型），寄存器類型（固定選擇RT）以及寄存器地址（按照注塑機點位表填寫，例如工作模式對應寄存器地址0），然后點擊保存。

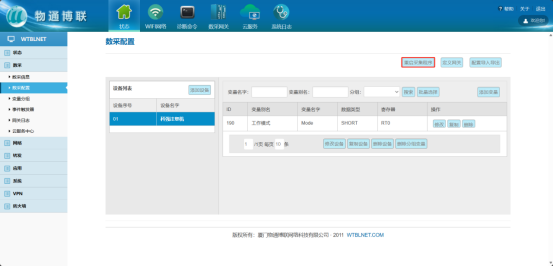

重啟采集程序

新增/修改配置后，需要點擊重啟采集程序，使新的配置生效。

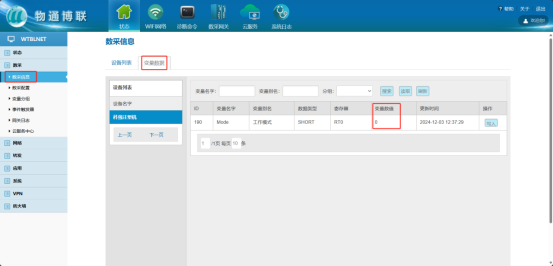

查看數采信息

等待右下角彈出成功提示框后，點擊“數采信息”->“變量數據”，即可在“變量值”一列查看采集結果。

錯誤診斷

若采集的數據值為“NULL”，請排查接線是否正常，核對數采配置中設備通訊參數與變量參數信息是否正確。

若采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。

云服務配置

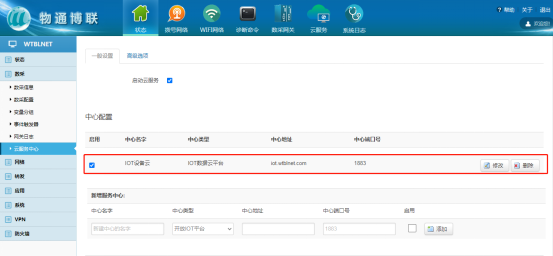

中心類型

（1）IOT數據云平臺：為我司公網地址，數據可上傳至我司IOT平臺進行數據監控以及遠程維護、遠程部署配置。

（2）IOT數據接入云：數據不上傳我司IOT平臺，僅進行網關端遠程維護處理。

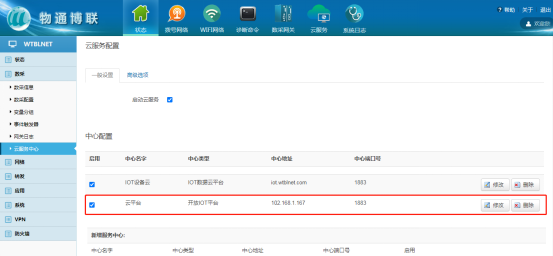

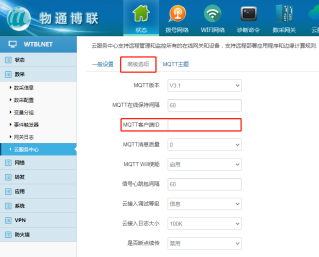

（3）開放IOT平臺：適用于客戶自行開發云平臺，我司提供的網關上報MQTT協議JSON格式的協議開發文檔。

（4）第三方平臺設備接入：例如阿里云、華為云、百度云等第三方設備接入平臺，網關已開發好適配此類第三方平臺的物模型接入，例如華為云，填寫相關連接參數，配置內容，即可將數據上傳至華為云IOT設備接入模型中（網關支持的第三方接入云，都有詳細的配置手冊）。

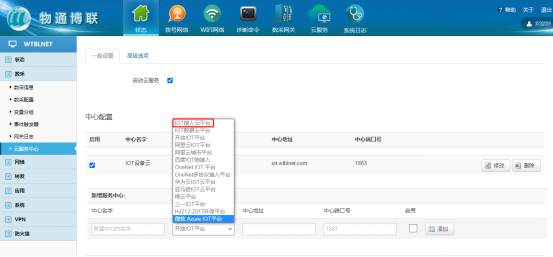

選擇第三方設備接入平臺類型，勾選啟用，點擊添加；
