            新聞中心


            Information Centre


























            物通博聯工業智能網關實現IEC-104協議設備數據采集




            時間：2024-03-15 14:27:39
             











		IEC104是國際電工委員會（IEC）制定的一套用于電力自動化的通信協議。通過IEC104規約可以實現實時監測電力系統的狀態、采集各種數據、控制設備的運行和保護等功能，為電力系統的安全穩定運行提供了重要的支持。





	物通博聯工業智能網關可實現對IEC-104協議設備快速配置，實現數據采集、邊緣計算、遠程監控、云組態以及數據分析等功能，快速實現變電站、發電廠等各種電力場景的數據通信與智能應用。







	工具/原料：



	1、筆記本電腦（或帶雙網卡的臺式電腦）、線材（網線、串口線）



	2、物通博聯·工業智能網關



	3、IEC-104的相關配置工具及說明手冊

























						操作步驟





























					1















					IEC-104通信設置









		采用網口通信，請確保設備的地址和網關LAN口地址在同一個網段。網關LAN口地址（默認：192.168.2.1）可登陸網關WEB管理界面：網絡-LAN內網地址中修改。





	設備通過網線連接網關網口（LAN或FE0）。







	注：IEC-104協議端口號默認為2404。



















					2















					IEC-104類型標識

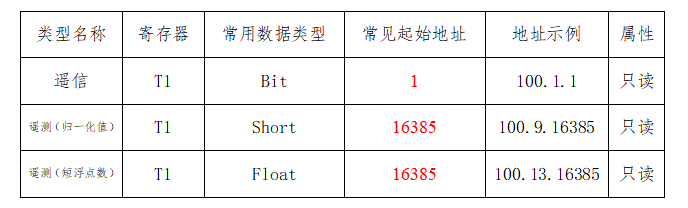

	1、支持的類型標識







	遙信：0x01—不帶時標的單點遙信，每個遙信占1個字節



	遙測：0x09—帶品質描述的遙測量，每個遙測值占三個字節



	0x0D—帶品質描述的浮點值，每個遙測值占5個字節



















					3















					網關配置

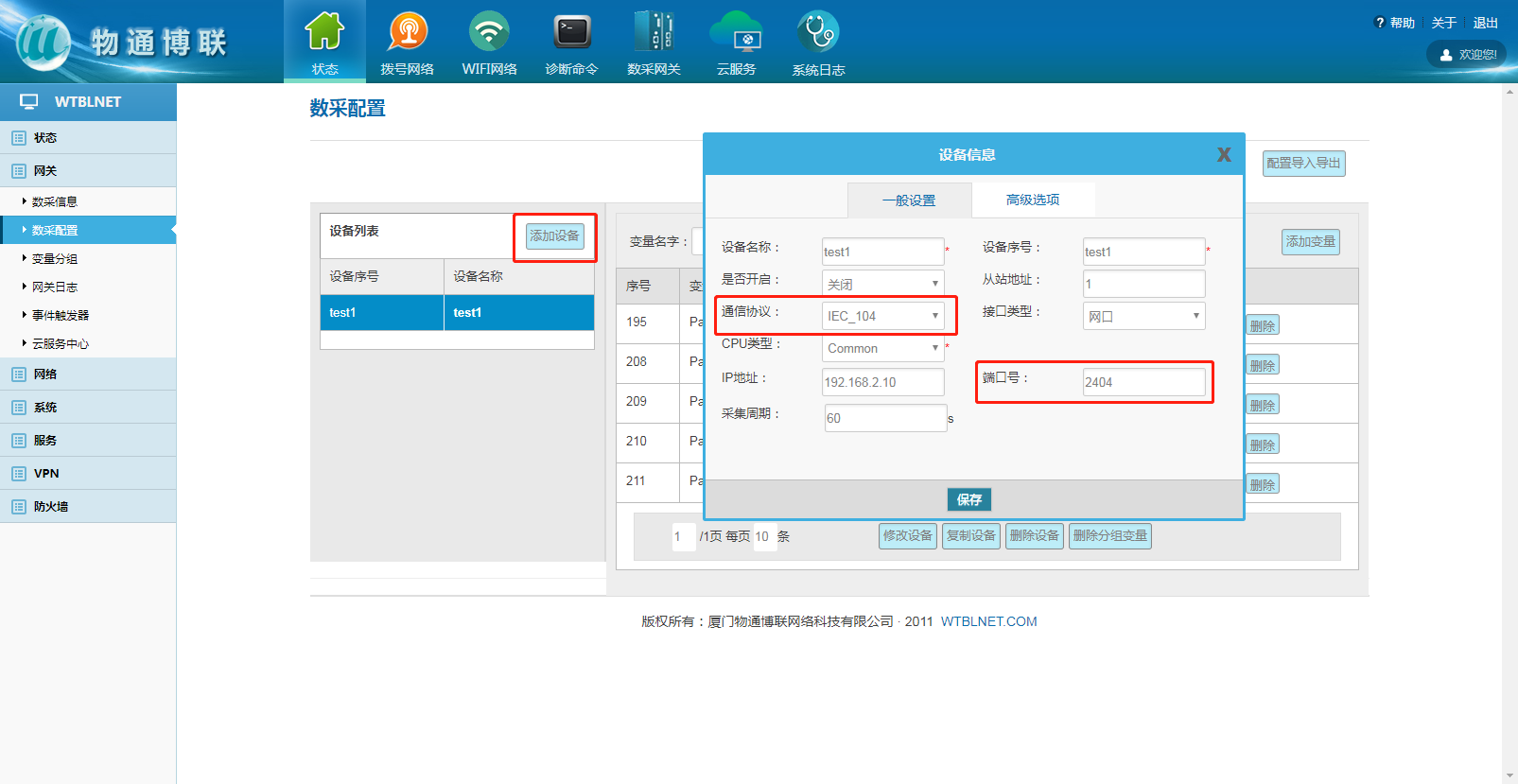

	1、數采-設備配置

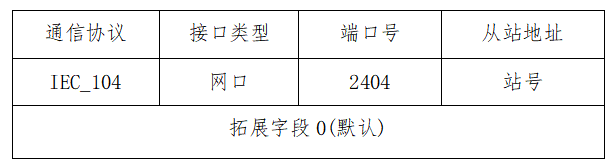

	設備配置主要定義設備通訊協議、IP地址、端口號、設備類型及采集周期等。



	一般設置：通訊協議選擇ICE-104，端口默認設定為2404，IP地址根據網關下掛設備實際情況進行定義；

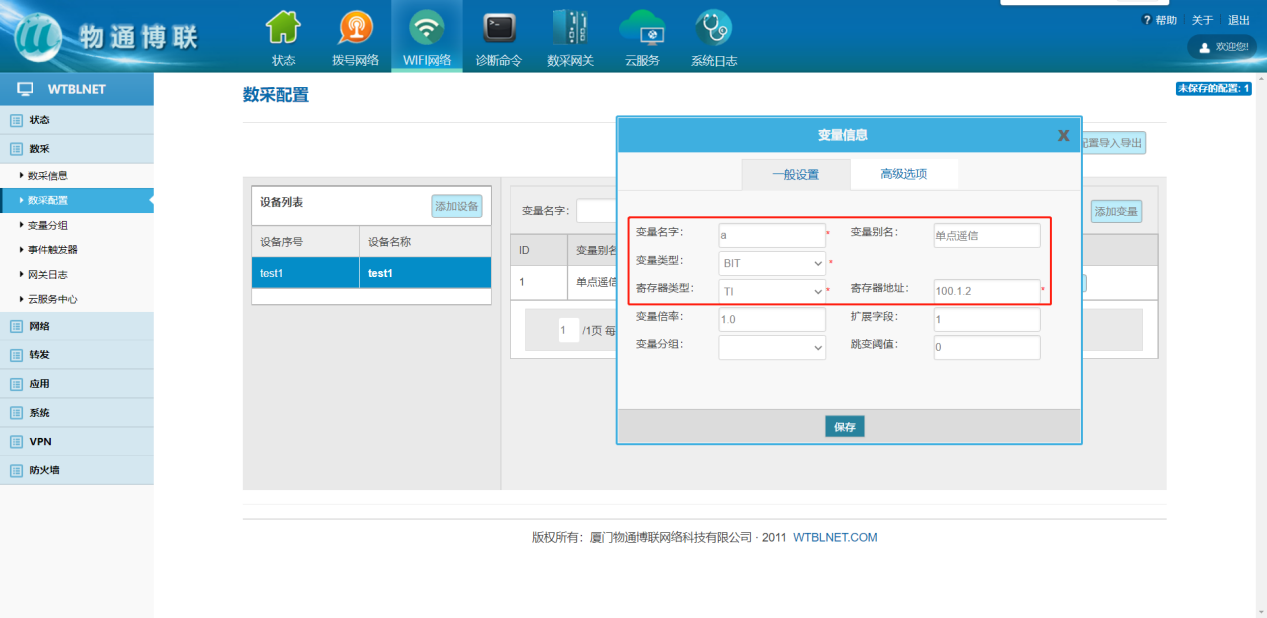

	2、數采-變量配置



	變量配置主要定義變量名（任意）、變量別名（任意）、寄存器類型（固定選擇T1）、變量類型和寄存器偏移地址（例如100.1.2，其中100為固定，1為單點遙信類型標識，2為點位序號）。



	點擊添加變量，填寫相關信息。

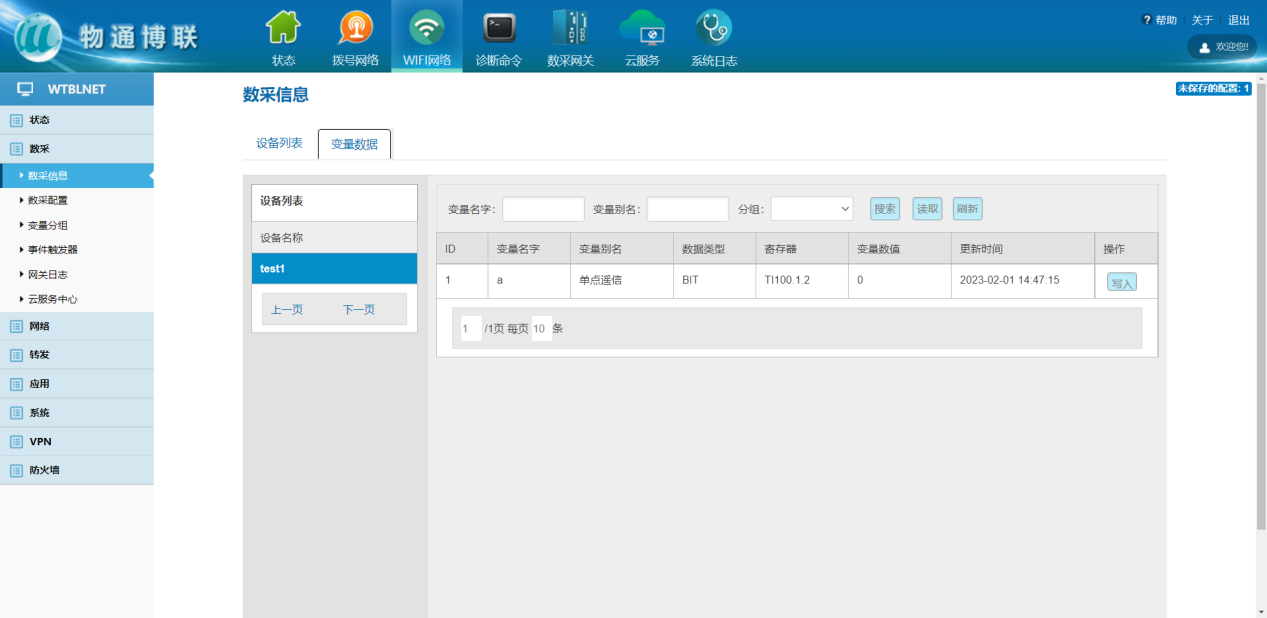

	3、數據看板



	數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置，即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。



	（1）采集的數據值為“NULL”，請核對數采配置中設備參數與變量參數信息是否和設備參數一致及接線的正常。



	（2）采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。











	*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
